西安造紙干網的用途——無彈性透氣好{旭瑞網業}

西安造紙干網的用途——目前，濕法造紙烘干部已經完全使用干網，完全替代以往的干毯，各種品種層出不窮，為我國造紙工業的發展發揮著積極的作用。本文就現有國內市場上產品的設計經驗進行匯總和探討，為中國造紙干網的發展拋磚引玉。

造 紙 螺 旋 網 1 性能的要求

造紙用干網從整體性能上看，其使用要達到安裝方便、透氣性好、使用壽命理想。

1.1 安裝方便

少量幅寬窄的紙機有可移動式機架，使用干網一般采用無端接口方式。

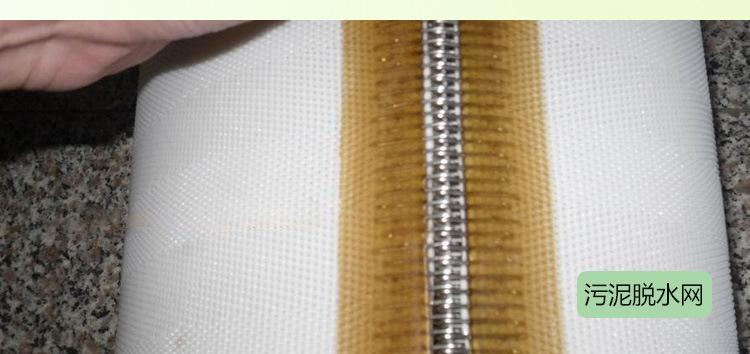

有端接口方式在固定式烘干部使用，其特點：方便上網，可與舊網連接引網，即使剪掉舊網后直接穿網也是比較方便的。有端接口主要有兩大類：直接使用網體經線回旋形成接口，環中間穿入耐磨高強度絲，通常稱為自生環；通過網體經線外綁定螺旋環，環中間穿入耐磨高強度絲，通常稱為螺旋環。

有端干網接口穿線，單根比較普遍，這就要求穿線質量好、對環磨損要小、有足夠的韌度、張力大波動下穩定。

1.2 透氣要求

烘干部要求干網貼紙良好，紙張抖動小，同時滿足紙幅濕氣的揮發。

一組和二組要求一定的烘干質量，但是更重要的是保證紙機穩定和紙張的穩定，因此透氣一般相對較低、貼紙面平滑、接觸面積大；帶有施膠部的，施膠后一組烘干與一烘和二烘要求相近。

烘干部中段隨著紙張干度和強度的提高，要求透氣性能增加，同時盡量保證網的貼紙性能優越。

1.3 經濟壽命

要求干網的尺寸穩定性好，不能斜松、變形大，使用中延伸率小、擺動??；接觸紙面要求平整度高，環面與網面高低差??；網體橫向剛度高，不易打折；網體抗污性能好，不易臟、易清理；紙張與網接觸面大。

2 原材料的選用

在低速紙機上使用普通或抵抗水解聚酯單絲，中高速紙機上大面積使用高抗水解單絲，高速紙機上部分采用PPS或PEEK單絲，特殊的情況下全部采用PPS或PEEK單絲織造。

2.1 聚酯單絲

聚酯原材料是較早在干網上廣泛使用的，到現在為止也是使用較多，加工工藝較多樣化的。在保證聚酯特性的基礎上，為增加其耐磨性能、抗老化性能，工藝上不斷改進。從分子量和彈性模量看，聚酯單絲有高中低之分，產品系列豐富。為了增加耐磨性在生產加工中添加有耐磨尼龍等粉料，添加抗水解劑以達到高溫、高濕環境下延緩老化現象。

2.2 PPS、PEEK單絲

聚苯硫醚（PPS）耐高溫、耐磨、抗老化優于聚酯單絲，相對于聚酯單絲硬挺度不夠、成本高，因此很少全經線采用PPS單絲制作機織干網或螺旋網，在網體加工中與聚酯按照一定的比例進行配合使用。

聚醚醚酮（PEEK）具有高耐熱性（纖維增強后其變形溫度為300℃）、耐熱水性（可在200～260℃蒸汽中使用）、耐疲勞及耐蠕變性（是熱塑性塑料中較高的）、耐腐蝕性（除濃硫酸及濃硝酸外無溶劑能腐蝕它）、耐輻射及阻燃性、機械強度及電絕緣性好等特點。

2.3 尼龍單絲

烘干部使用很少，耐磨損性能優越、變形性也小，但耐溫性能較聚酯差。在溫度要求不高，考慮成本，而耐磨有特殊要求的情況下提供尼龍單絲干網。

2.4 特性單絲

根據特殊要求，部分或全部采用特殊性能單絲加工。如需要特殊的抗污性能，使用一般抗污聚酯單絲達不到要求，需要使用特殊的抗污單絲；需要特殊抗靜電時，配用抗靜電單絲。

3 生產的設計

3.1 機織物組織結構

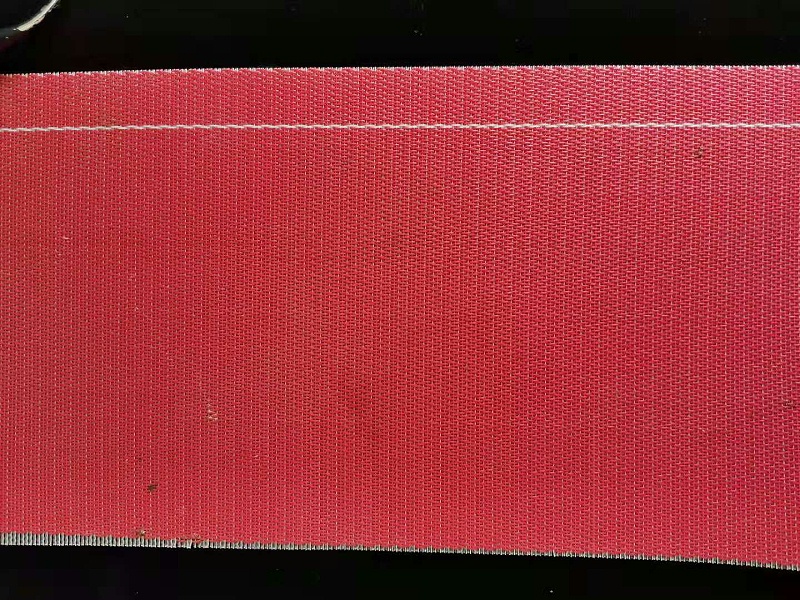

機織干網烘干對網孔的要求少，從生產難度和效率上考慮，機織干網結構都相對比較簡單。發展到現在為止，結構主要以經緯重組織為主，緯重組織是常見的1.5層和2層4綜結構，經重組織是常稱的雙經結構。

3.2 螺旋網

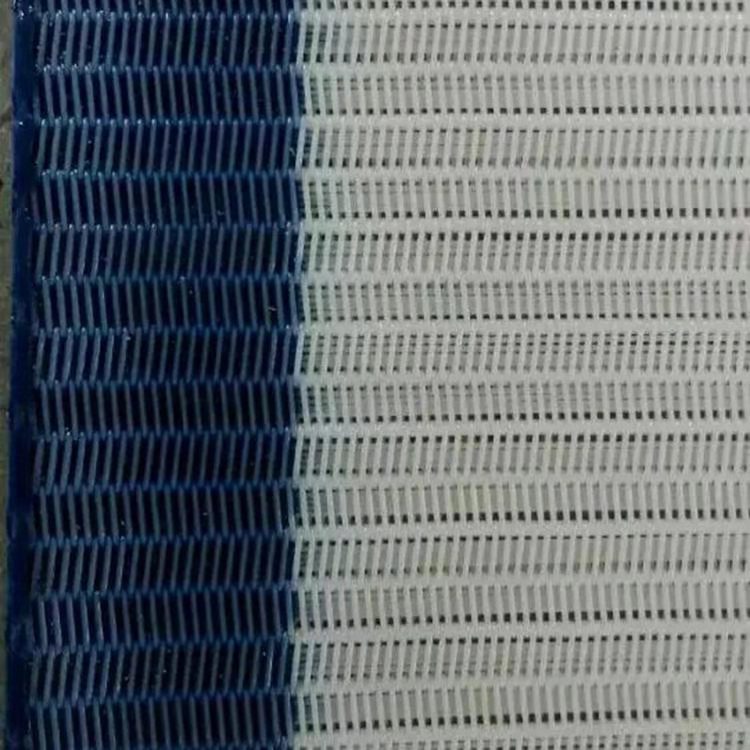

螺旋網是使用聚酯等單絲在打環機上形成螺旋環，通過熱固形工藝而生產，從理論上說螺旋環網寬可以加工成幾十米甚至上百米寬，實際卻受限于定型機、定型工藝條件和紙機寬度，一般加工寬度不超過15m。

螺旋網的特點是較大化透氣度、化熱傳遞和烘干能力。在部分紙機烘干部較后兩組或一組使用。

3.3 定型方式

機織干網常采用風箱或熱紅外加熱方式，橫向配備拉幅器，其優點是加熱速度快、定型效率高。網病的處理在定型前，修理線頭可以在正面或反面。特別是高強度扁絲干網在橫向必須有控制。

螺旋干網和尼龍機織網在熱油輥上定型，能有效保證網的橫向收縮平整度。機織干網還可以在熱油輥上定型。

3.4 有端接口

根據性能要求或客戶要求選擇合適的接口加工方式，一般以性能要求為優先。

接口的后續熱加工方式，常用的有：

(1) 整體受熱拉伸加工；

(2) 網口附近熱紅外輻射；

(3) 油輥貼網面加熱；

(4) 紅外輻射配合貼網輥面溫度；

(5) 熱軋網口機。

4 指標的確定

4.1 技術指標

西安造紙干網的選型直接指標是透氣度。設計生產要兼顧：經向強度、接口強度、橫向剛度、網體穩定性、平整度、接觸面大小、組織結構、網邊撕裂難易度等，從整體上考慮加工及改進設備。 造 紙 網

4.2 干網選網原則

一般選網，單掛選用低透氣度（如90CFM）的高強度扁絲干網，接口環應較小、平整，與網體高低差??；如果能安裝無端網，生產紙張要求高、定量低、出壓榨部濕度大的，盡量選用無端高強度扁絲干網。

一烘、二烘的透氣度應稍大于一組單掛，主要以1.5層或經二重扁絲干網為主。中間多組烘干選網透氣度應增大，從結構上考慮應是以1.5層扁絲干網為主。烘干后段，紙張已經成形，干網基本上不會再產生網痕、要求透氣度大的干網，一般選用扁絲或圓絲2層結構干網。在烘干較后部分，有時選用圓絲或扁絲螺旋干網來達到大透氣度要求，如生產牛皮紙等高定量包裝紙 較后一到二組烘干常采用螺旋干網，根據需要螺旋干網內可加填或不加填特殊線材。
