聚酯輸送網帶廠家帶你了解熱塑性聚酯的成型加工工藝 ——旭瑞網業

聚酯輸送網帶廠家帶你了解熱塑性聚酯的成型加工工藝
聚酯輸送網帶廠家說熱塑性聚酯PET、PBT成型加工的要點如下。
(1)聚酯輸送網帶 廠家說PET、PBT可適應多種成型加工方法，但作為工程塑料，大部分采用注射成型。增強PBT注射成型時料筒溫度230—270℃，模具溫度70℃;增強PET注射成型時料筒溫度260—290℃，模具溫度需要達到130℃;但通過共聚、添加成核劑等可在模具溫度70℃下成型。GF增強PET的流動性比PBT高30%一50%。

(2)即使少量水分存在，也會使制品表面異?；蛐阅芟陆?，故成型前需要充分干燥，對于PBT需要干燥到水分在0.03%以下，干燥條件為120—130℃、3—5h，如低于100℃則即使長時間干燥也無濟于事;若超過150℃，物料會變色。
(3)未增強時成型收縮率比PA6大，比POM略小。增強后成型收縮率為0.2%一0.8%，與非結晶性塑料相仿。但GF的加入，會使塑料制品性能產生方向性。
(4)臨界表面張力大(PET為43mN/m)，涂裝、印刷、黏結等二次加工性能好。

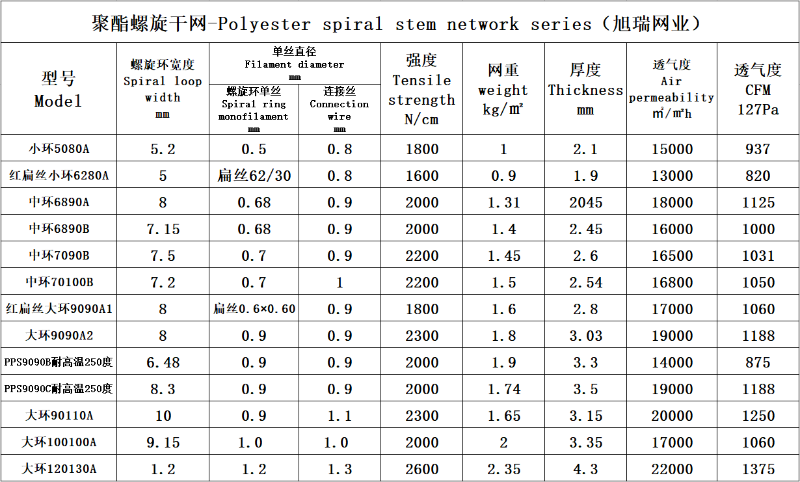

（旭瑞產品技術參數表）

螺旋輸送網帶廠家聚酯螺旋網通常是先將聚酯單絲或復絲經螺旋環繞后，生產出左右螺旋環，然后用穿絲連接，經定型、切邊、涂膠制成單絲或復絲螺旋網。但是由于作用在螺旋環上的穿絲采用的是一根圓單絲穿入，所以當兩個螺旋嚙合定型后，螺旋環嚙合的淺，環距孔隙大，不耐磨損、強度低、物料嵌入孔隙后造成剝離性能差。
生產一種耐磨損、抗拉強度高，物料剝離性能好的聚酯螺旋網帶。  螺旋網帶由螺旋環、穿絲、填絲組成，在螺旋網體中相互嵌入的左右螺旋環中穿入的穿絲為兩根或兩根以上的圓單絲，也可以是一根橫截面為啞鈴形或橢圓形絲或矩形絲，由于左右螺旋環之間的穿絲增寬，使螺旋環嚙合加深，螺旋網熱定型后螺旋環間距孔隙變小，增加了螺旋網表面的受磨面積，達到了耐磨損，提高了抗拉強度及物料易剝離的目的?？墒鼓湍バ院臀锪蟿冸x性能提高一倍左右，在成本增加不大的情況下可降低網費，提高抄造效率，節約大量的換網時間。

安徽旭瑞網業有限公司，創立于1981年，公司位于我國四大篩網生產基地之一的利辛縣工業園，企業依靠科學的管理，可靠的質量和優惠的價格得以迅猛發展，目前已是年產160萬平方米篩網的生產貿易型企業集團。公司擁有多年從事絲印網紗、過濾網、不銹鋼網、濾布的研究與開發技術人員數名。旭瑞網業表面TH抗靜電處理技術,解決篩網使用過程中,糊眼,堵網孔,印刷品邊緣模糊等問題。本公司銷售世界品牌：瑞士賽發、意大利紗帝、日本絲瑪特、NBC等系列紗網濾布。
